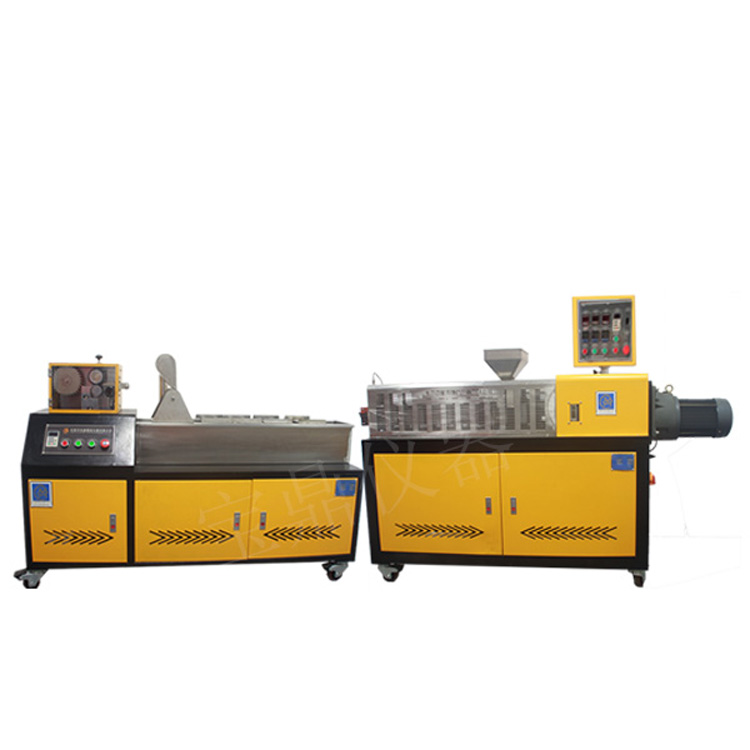

實驗室小型塑料造粒機及原理（一）

工作原理

塑料之所以能進行成型加工，是由其內在的性能所決定的，高聚物一般存在著玻璃態，高彈態和黏流態三種物理狀態，在一定的條件下，三種物理狀態將發生相互轉化，當以黏流態形式存在時，塑料的成型加工便成了可能。對于螺桿擠出機來說，料筒內物料因溫升而熔融轉化為黏流態，隨著螺桿的旋轉將熔融物料定量，定壓連續的擠入機頭之模具型腔，因而塑化成形。該設備體積小，靈活性高，無污染等特點。

塑料造粒機的主機是擠塑機系統，它由擠壓系統、傳動系統和加熱冷卻系統組成

1.擠壓系統:本系統包括螺桿、機筒、料斗、機頭、和模具，塑料通過擠壓系統而塑化成均勻的熔體，被螺桿連續的定壓、定溫、定量從機頭擠出。

(1)螺桿:是擠塑機的最主要部件，它直接關系到擠塑機的應用范圍和生產效率，由高強度耐腐蝕的合金鋼制成。

(2) 機筒:是一金屬無縫管筒，一般用耐熱、耐壓強度較高、堅固耐磨、耐腐蝕的合金鋼或內襯合金鋼的復合鋼管制成。機筒與螺桿配合，實現對塑料的粉碎、軟化、熔融、塑化、排氣和壓實，并向成型系統連續均勻輸送膠料。一般機筒的長度為其直徑的 18:1，以使塑料得到充分加熱和充分塑化為原則。

(3)料斗:料斗底部裝有截斷裝置，以便調整和切斷料流，料斗的側面裝有視孔和標定計量裝置。

(4)機頭和模具:機頭由合金鋼內套和碳素鋼外套構成，機頭內裝有成型模具。機頭的作用是將旋轉運動的塑料熔體轉變?yōu)槠叫兄本€運動，均勻平穩的導入模套中，并賦予塑料以必要的成型壓力。塑料在機筒內塑化壓實，經多孔濾板沿一定的流道通過機頭脖頸流入機頭成型模具，模芯模套適當配合，形成截面不斷減小的環形空隙，使塑料熔體在芯線的周圍形成連續密實的管狀包覆層。為保證機頭內塑料流道合理，消除積存塑料的死角，往往安置有分流板(套筒)，為消除塑料擠出時壓力波動，也有設置均壓環的。機頭上還裝有模具校正和調整的裝置，便于調整和校正模芯和模套的同心度。擠塑機按照機頭料流方向和螺桿中心線的夾角，將機頭分成斜角機頭(120 度)和直角(90 度)機頭。機頭的外殼是用螺栓固定在機身上，機頭內的模具有模芯坐，并用螺帽固定在機頭進線端口，模芯座的前面裝有模芯，模芯及模芯座的中心有孔，用于通過芯線;在機頭前部裝有均壓環，用于均衡壓力;擠包成型部分由模套座和模套組成，模套的位置可由螺栓通過支撐來調節，以調整模套對模芯的相對位置，便于調節擠包層厚度的均勻性。機頭外部裝有加熱裝置和測溫裝置。
